Üdvözöljük a Network cégnél!
A megüresedett rendszergazda munkakörre beérkezett pályázók között egy feladattal szeretnénk a legrátermettebb munkatársat megtalálni! Az alábbi leírásnak megfelelően kérjük, bővítse ki és szükség szerint állítsa helyre cégünk hálózatának Packet Tracer-ben elkészített prototípusát.
A Cégünk központja (Központ) már régóta üzemel, Önnek az új fiókirodánkat (Fiókiroda) kell beüzemelni, és a kapcsolatot kiépíteni a központhoz.
A Fiókiroda részleg kiépítéséhez szükséges eszközök egy részét beszerezték, bekábelezték és telepítették. Az Ön feladata az esetlegesen felmerülő hibák javítása, illetve a CegRouter1 és CegRouter2 valamint a Public vezeték-nélküli rendszer konfigurálása.
Önnek a következő beállításokat kell megtennie ezen a két eszközön valamint a CegSwitch21 és a CegSwitch22 Switch-en!
Vonali jelszavak: „cegpassword”;
A titkosított enable jelszó: "cegclass";
enable secret cegclass
line con 0
password cegpassword
login
exit
line vty 0 4
password cegpassword
login
exit

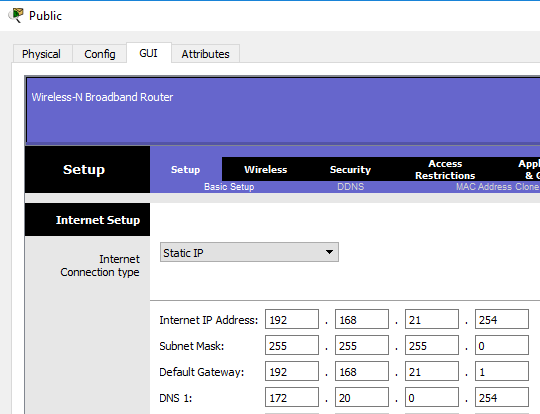

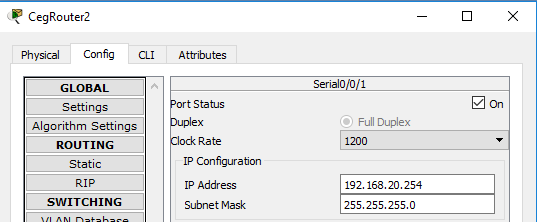

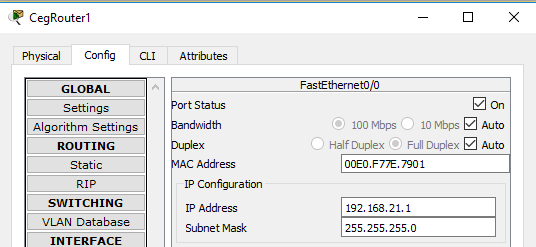

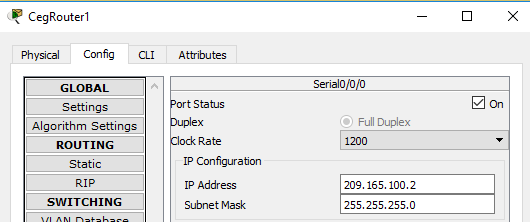

CegRouter1, CegRouter2 között használható IP címtartomány a topológián fel lett tűntetve. Az adott hálózat első kiosztható IP címe a CegRouter1-nek, az utolsó pedig a CegRouter2-nek legyen beállítva! Az órajelet 125000-re állítsa! A CegRouter1 és a Public ISR forgalomirányító között kiosztható IP címtartomány is a topológia ábrán látható. Itt is az első kiosztható IP cím a CegRouter1-nek az utolsó pedig a Public ISR forgalomirányítónak legyen beállítva!

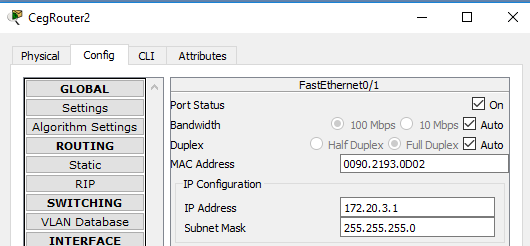

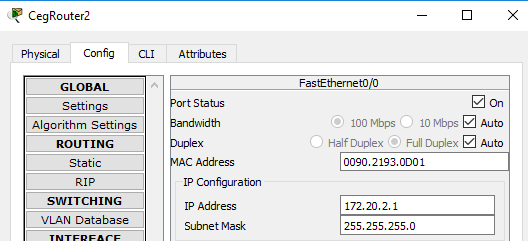

A Ceg hálózatában a szerverek és felhasználók számára a 172.20.0.0/16-os hálózatból /24-es VLSM alhálózatokat használnak. Az első két alhálózat (0-s, 1-es) már foglalt, ezeket a központban használják. A Ceg DNS szervere (DNSServer) 172.20.0.254 címen érhető el. A PC11 hálózata, valamint a PC21 hálózata számára a Cegrouter2 DHCP-vel oszt IP címet! A hálózatban az első 10 IP cím nem osztható ki!
hostname CegRouter2
ip dhcp excluded-address 172.20.2.1 172.20.2.10
ip dhcp excluded-address 172.20.3.1 172.20.3.10
ip dhcp pool lan1
network 172.20.2.0 255.255.255.0
default-router 172.20.2.1
dns-server 172.20.0.254
ip dhcp pool lan2
network 172.20.3.0 255.255.255.0
default-router 172.20.3.1
dns-server 172.20.0.254
A Ceg a hálózatán RIP irányító protokollt használ (2-es verziót)!
Állítson be RIP irányító protokollt a CegRouter1 és CegRouter2 forgalomirányítókon!
hostname CegRouter1
router rip
version 2
network 192.168.20.0
network 192.168.21.0
default-information originate
exit
ip route 0.0.0.0 0.0.0.0 209.165.100.1
hostname CegRouter2
router rip
version 2
network 172.20.0.0
network 192.168.20.0
no auto-summary

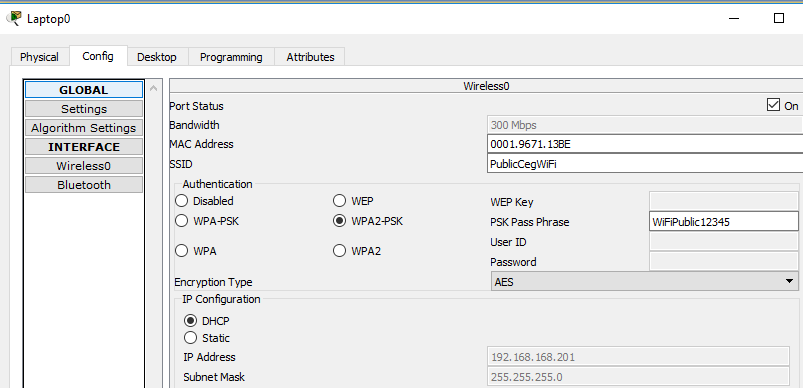

A PublicLaptop kliens vezeték nélküli kapcsolattal csatlakozzon hálózathoz a Public ISR forgalomirányítón keresztül! A vezeték nélküli hálózat beállításához szükséges információk:

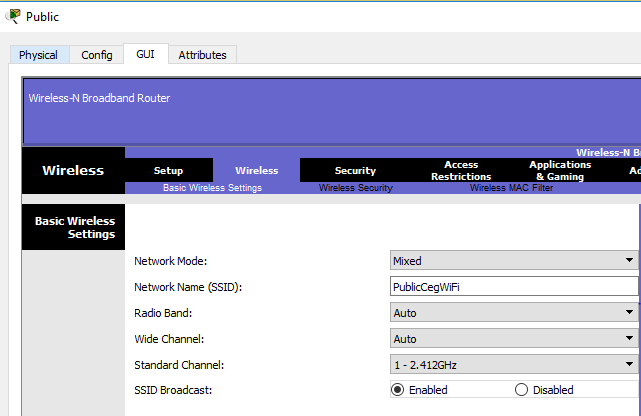

A Céges WiFi SSID-je: PublicCegWiFi

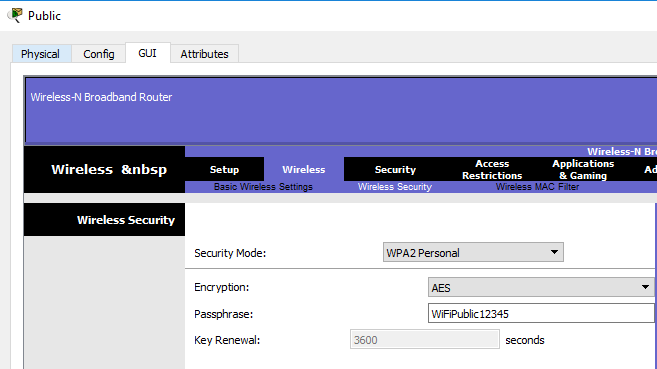

Titkosítás: a lehető legerősebb, helyben megoldható változat, passphrase: WiFiPublic12345

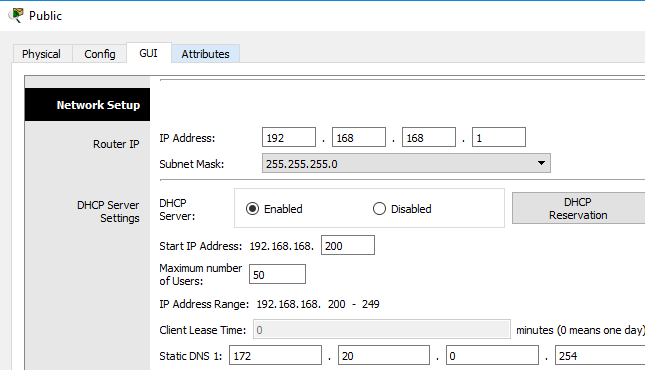

Állítsa be a Public ISR forgalomirányítót úgy, hogy a 192.168.168.0/24 hálózat első kiosztható címét ő maga kapja! A hozzá csatlakozó klienseknek ebből a címtartományból dinamikusan osszon IP címet 200-tól kezdve, maximum 50 db kliens számára!

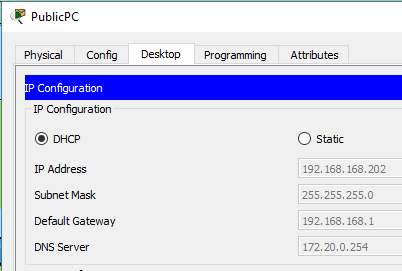

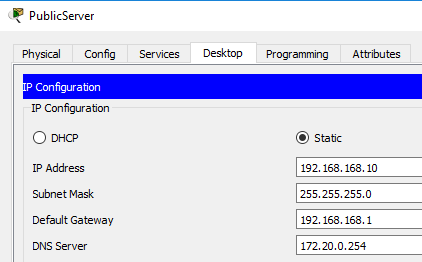

Konfigurálja a megszerzett információknak megfelelően a vezeték nélküli beállításokat a Public-on és a PublicLaptop kliensen is! A PublicServer IP címét statikusan állítsa be 192.168.168.10-re, a PC DHCP-vel kapjon IP címet

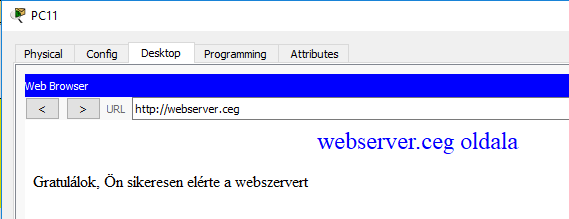

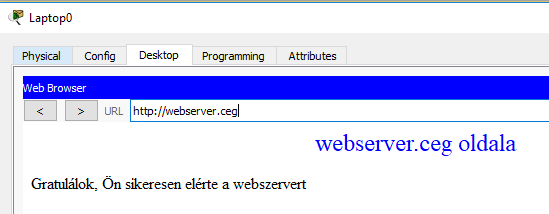

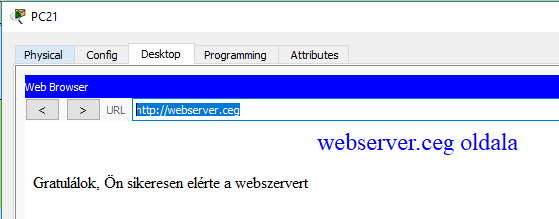

A hálózat klienseinek (PC11, PC12, PC21és PC22, valamint a vezeték nélküli hálózatról is) el kell érniük a cég központjában lévő szervereket!
Jó munkát kívánunk!

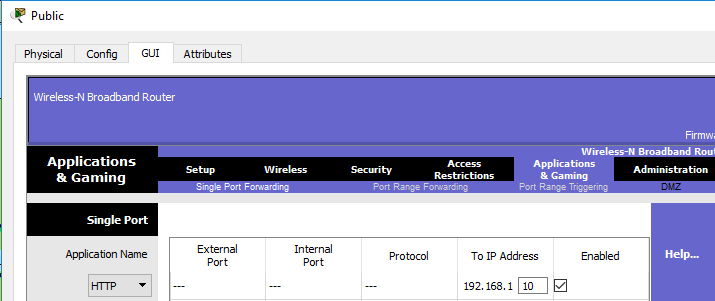

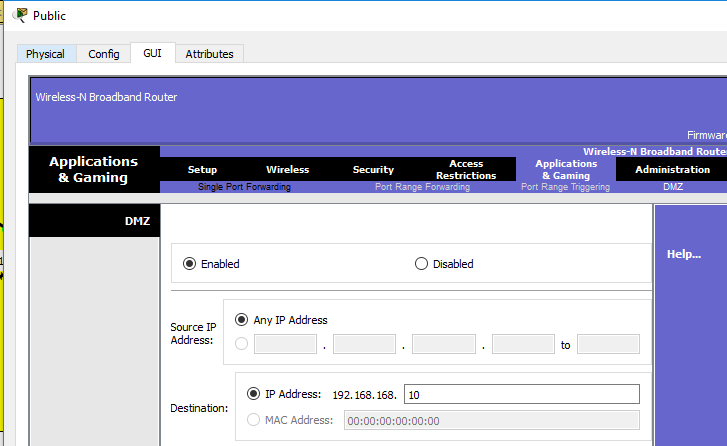

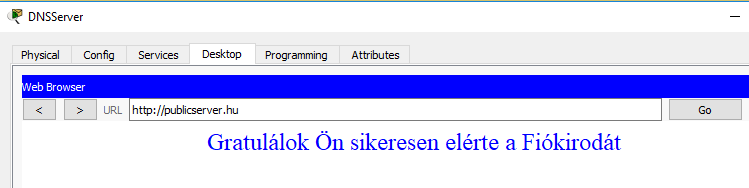

A PublicServer a publicserver.hu begépelésével érhető el. Ehhez a szervert DMZ-be kell rakni.
